立儀科技是一家以精密光學檢測為主業的民營高科技企業，光譜共焦位移傳感器及其應用配套為主推產品。立儀科技的關鍵研發人員在激光位移測量、3D掃描領域有十幾年的經驗，發現光譜共焦比激光三角法精度高適應性廣。該傳感器屬于有些國家對出口中國進行精度限制的產品。
我們還提供本土的相關技術支持、產品選型、應用方案咨詢、測樣驗證、配套組件、開發協助、非標定制、校準維修，讓客戶用的舒心，用的放心。
光譜共焦位移傳感器被重慶大學一位資深導師研究，重慶大學(ChongqingUniversity，CQU)，簡稱重大，位于重慶市，截至2021年3月，學校有4個校區，占地面積5200余畝，校舍建筑面積近170萬平方米;設有二級學院36個，開辦本科專業99個;有一級學科博士學位授權點35個、二級學科博士學位授權點1個、一級學科碩士學位授權點53個、專業學位授權類別25個;有在校學生47000余人，其中研究生20000余人，本科生26000余人，來華留學生1700余人;有教職工5300余人，其中專任教師2900余人;圖書館累計藏書495.26萬冊。
有幸重慶大學這位資深導師主要是研究功率半導體的熱應力，熱應力會產生形變，立儀科技光譜共焦測量從而建立形變的模型。
一、光譜共焦的原理：
1、在線非侵入式、原位表征方法
2、光學色差現象
2、精確波長的光聚焦到被測物體上
4、通過測量反射光的波長確定距離
5、測量范圍0~150μm、精度0.1nm
二、形變：光譜共焦方法

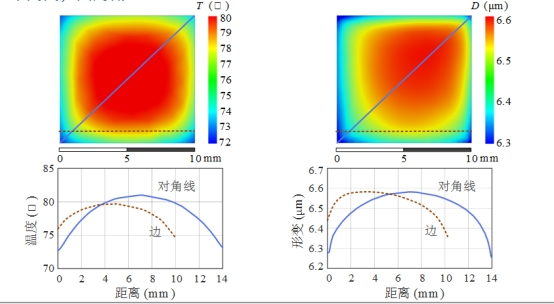

1、熱力耦合多物理場仿真
2、COMSOL多物理場仿真軟件
3、溫度分布：中間高，四周低
4、形變分布：中間高，四周低

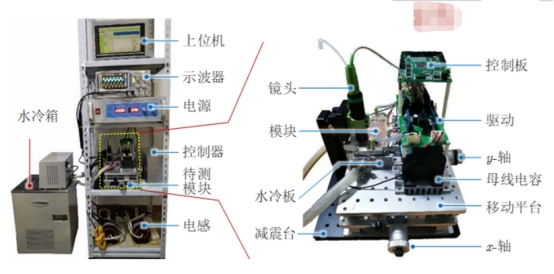

三、形變：測試平臺，SiC功率模塊的熱應力表征平臺
1、功率對拖電路拓?fù)?/p>
2、光譜共焦儀(10nm分辨率)
3、恒溫水冷箱(65℃)

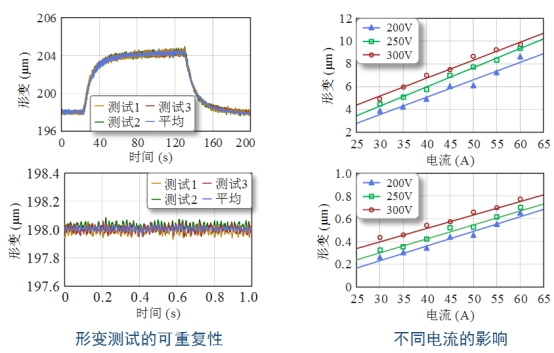

四、形變：實驗結果
1、恒功率加載實驗

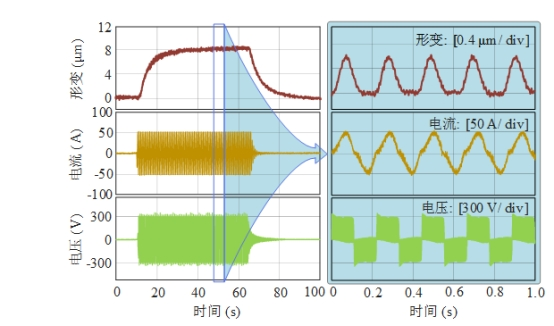

電壓、電流和形變波形
形變隨電流變化

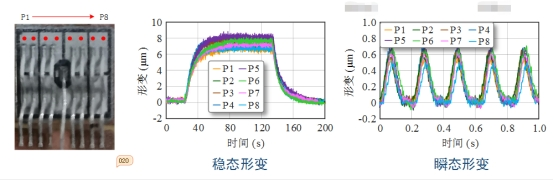

芯片位置的形變分布
瞬態形變是穩態形變的10%
中間高，四周低
2、形變是功率模塊的固有屬性
穩態形變1μm/A左右，瞬態形變0.1μm/A左右

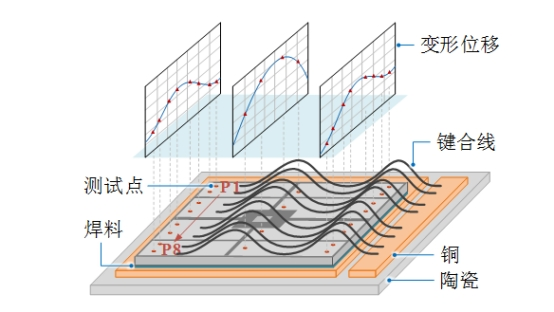

五、形變：芯片應變重構，以點帶面，重現芯片的微觀形變
1、芯片形變決定焊料層失效
2、芯片中心形變大
3、芯片邊沿形變小
4、穩態形變與瞬態形變的趨勢一致
5、為芯片和封裝設計提供參考
這次的產品有光譜共焦位移傳感器廣泛應于面板顯示/點膠/測量，3C/手機/通訊，飛機、高鐵、汽車玻璃、車燈、火箭零件、零件尺寸測量。激光加工引導。在交通、新能源、醫療等攸關民生的領域，光譜共焦位移傳感器也能起到輔助作用，幫助飛機、高鐵、電池、玻璃容器等制造得更精細、更優質。在實際應用中，光譜共焦位移傳感器也憑借其高精度、高穩定性、高泛用性等鮮明優勢，贏得了高度認可。
此次，感謝重慶大學導師對光譜共焦傳感器進行全面的實驗，并給于滿意的實驗結果。未來，深圳立儀科技公司以打造高規格的光譜共焦位移傳感器并減少成本普及推廣為志向，匯集在光譜共焦領域光學、機械、軟件人才和合作伙伴晝夜奮戰，數年磨一劍，開發出自主知識產權的精密光譜共聚焦位移傳感器商業化產品系列，掌握核心技術，破除封鎖彌補空白，并在原有基礎上有大幅改進并申請了多項發明專利。
